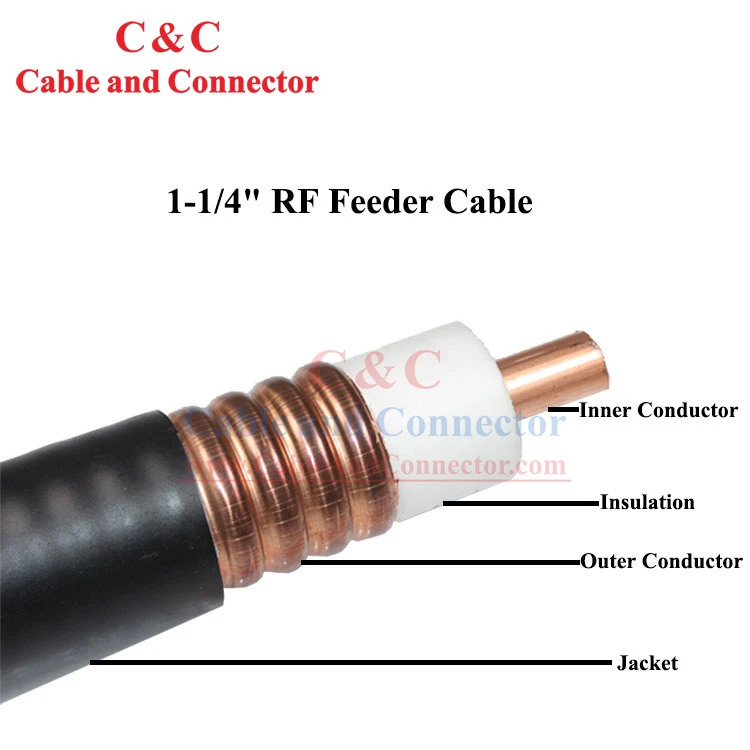

Bakreni napajalni kabel MC je zasnovan za prenos radiofrekvenčnih signalov med antenami, oddajniki, sprejemniki in RF distribucijsko opremo. Njegova koaksialna konstrukcija združuje notranji prevodnik iz bakrene cevi, dielektrik iz penastega PE, zunanji vodnik iz obročastega valovitega bakra in LLDPE ali -ognjevarni PE plašč, ki zagotavlja nadzorovano impedanco, stabilen RF prenos in mehansko zaščito.
Električne značilnosti
|
Enosmerni upor notranjega prevodnika (Ω/km) |
0.78 |
|
Enosmerni upor zunanjega prevodnika (Ω/km) |
0.66 |
|
Karakteristična impedanca (Ω) |
50±1.5 |
|
Kapacitivnost (p F/m) |
76 |
|
Hitrost (%) |
88 |
|
Dielektrična trdnost (KV) |
10.0 |
|
Izolacijska upornost (MΩ/km) |
＞1×104 |
|
Največja nazivna moč (KV) |
205 |
|
Najvišja napetost (V) |
4300 |
|
Izklopna-frekvenca (GHz) |
3.7 |
|
Dušenje in povprečna moč (Največja vrednost dušenja mora biti 105 % nazivne vrednosti slabljenja) |
|
|
Frekvenca (MHz) |
Dušenje (@20 stopinj, d B/100m) |
Povprečna moč (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Vrsta
|
Standardni kabel HCTAY-50-32 Ognjevarni-kabel HCTAYZ-50-32 |
||
|
Gradnja |
||
|
Notranji prevodnik |
Material |
Bakrena cev |
|
Premer (mm) |
13.1±0.1 |
|
|
Izolacija |
Material |
Penasti PE |
|
Premer (mm) |
32.5±0.25 |
|
|
Zunanji vodnik |
Material |
Obročasta valovita bakrena cev |
|
Premer (mm) |
35.7±0.3 |
|
|
Jakna |
Material |
LLDPE ali ognjevarni-PE |
|
Min. debelina (mm) |
＞1.2 |
|
|
Premer (mm) |
38.8±0.30 |
|
Mehanske lastnosti
|
Radij upogibanja (mm) |
Enojni zavoj |
200 |
|
Ponavljajoči se ovinek |
380 |
|
|
Natezna trdnost (N) |
2500 |
|
|
Teža kabla (kg/km) |
880 |
|
|
Priporočena temperatura (stopinj) |
Shranjevanje |
-70~+85 |
|
Namestitev |
-40~+60 |
|
|
Delovanje |
-55~+85 |
|
RF prenos z nizko-izgubo 50Ω
Stabilna impedanca 50Ω
Koaksialna struktura vzdržuje nadzorovano 50Ω prenosno pot, medtem ko penasti PE dielektrik ohranja dosleden razmik prevodnikov za stabilno impedanco.
Nizka slabitev signala
Bakreni vodniki in dielektrik iz penastega PE so zasnovani tako, da zmanjšajo izgubo RF prenosa v določenem frekvenčnem območju, kar pomaga ohranjati moč signala po dolžini podajalnika.
Nizek VSWR
Enotna koaksialna konstrukcija zmanjšuje odboj signala in podpira učinkovit prenos RF moči med povezano opremo.
Bakrena koaksialna konstrukcija
Notranji vodnik iz bakrene cevi
Bakrena cev zagotavlja prevodno RF prenosno pot z nadzorovanimi dimenzijami za dosledno električno delovanje.
Penasti PE dielektrik
Penasta PE plast ohranja ločitev med vodniki, hkrati pa prispeva k impedanci in prenosnim karakteristikam kabla.
Zunanji vodnik iz obročastega valovitega bakra
Valovita bakrena cev zagotavlja neprekinjeno zaščito, hkrati pa omogoča, da se kabel med namestitvijo upogne brez ogrožanja koaksialne strukture.
LLDPE ali ognjevarni{0}}PE plašč
Zunanji plašč ščiti kabel pred izpostavljenostjo rokovanju in namestitvi. LLDPE je na voljo za standardno gradnjo, medtem ko je ognjevarni-PE na voljo, kjer veljajo dodatne zahteve glede požarne-učinkovitosti.
Namestitev in mehanska zanesljivost
Fleksibilna valovita konstrukcija
Obročasti valovit zunanji vodnik omogoča nadzorovano upogibanje med napeljavo, kar olajša rokovanje s kablom okoli opreme in namestitvenih točk.
Mehanska zaščita
Bakreni zunanji vodnik in PE plašč zagotavljata zaščito notranje strukture prenosa med vlečenjem kabla, rokovanjem in namestitvijo.
Temperaturi-prilagojena konstrukcija
Kabel je zasnovan z določenimi temperaturnimi območji shranjevanja, namestitve in delovanja, ki podpirajo uporabo v različnih okoljskih pogojih.
Proizvodnja in nadzor kakovosti
Pregled bakrenega vodnika
Materiali bakrenih cevi se pregledajo glede dimenzijske skladnosti, stanja površine in kakovosti materiala pred vstopom v proizvodnjo kablov. Mere prevodnika se nadzorujejo, da se ohrani oblikovana koaksialna struktura.
Nadzor dielektrične ekstruzije
Penasti PE dielektrik se proizvaja okoli notranjega prevodnika z nadzorovanimi dimenzijami in enakomernostjo. Dielektrična plast se pregleda, da se zagotovi dosledna ločitev med notranjim in zunanjim prevodnikom.
Oblikovanje valovitega vodnika
Bakreni zunanji prevodnik je okrog dielektrika oblikovan v obročasto valovito strukturo. Pregled proizvodnje se osredotoča na oblikovani premer, stanje valovitosti in celovitost površine.
Ekstrudiranje jakne
Plašč iz LLDPE ali-ognjevarnega PE je iztisnjen čez dokončano koaksialno strukturo. Med proizvodnjo se preverjajo dimenzije plašča, stanje površine in identifikacija kabla.
Končano testiranje kablov
Končni kabel je pred odpremo pregledan glede ključnih električnih, dimenzijskih in mehanskih lastnosti. Pregledi, povezani z RF-, lahko vključujejo testiranje impedance, slabljenja in VSWR, skupaj z uporom prevodnika in preverjanjem dimenzij končnega kabla.
Končni pregled
Pred pakiranjem se končni kabel preveri glede videza kabla, oznak, mer, dolžine embalaže in identifikacije izdelka, da se zagotovi, da dobavljeni kabel ustreza zahtevam proizvodnje in naročila.
Identifikacija kablov in sledljivost projekta
Jasna identifikacija izdelkov pomaga izvajalcem, distributerjem in projektnim skupinam pri upravljanju kablov med shranjevanjem in namestitvijo. Oznake kabla in bobna se lahko uporabljajo za prepoznavanje vrste kabla, specifikacije izdelka, proizvodnih informacij in podrobnosti o pošiljanju.
Za projektna naročila je mogoče identifikacijo izdelka in podatke o embalaži uskladiti s kupčevimi zahtevami glede nabave in inventarja, kjer je to primerno.
RF-napajalni kabel,-skladen z RoHS
Izdelek izpolnjuje veljavne zahteve RoHS za omejene snovi. Informacije o skladnosti z RoHS je mogoče zagotoviti kot del tehnične dokumentacije, ki je potrebna za kvalifikacijo stranke, odobritev projekta in evidence o nabavi.
500 m embalaže lesenega bobna
Standardna dolžina pakiranja -500 m kabla na lesen boben za prevoz razsutega tovora in projektno namestitev.
Zaščita kabla -Kabel je varno navit na boben, da se zmanjšajo deformacije in poškodbe med transportom.
Enostavna uvedba -Embalaža bobna podpira nadzorovano izplačilo kabla med namestitvijo in pomaga zmanjšati nepotrebno ravnanje s kabli.
Identifikacija bobna -Specifikacije izdelka in informacije o pošiljki lahko označite na bobnu za sprejem in upravljanje zalog.
Embalaža projekta -O dolžinah kablov po meri ali zahtevah glede pakiranja se je mogoče dogovoriti za množična in projektna naročila.
